一、底盤配置：多利卡D7（軸距3800）
國六3800軸距 凱普特K7 2030/單排 朝柴CY4SK361/170 萬里揚6檔箱 245/70R19.5輪胎2.7/5.5橋 192雙層車架 空調電動窗 ABS 氣剎 排氣制動

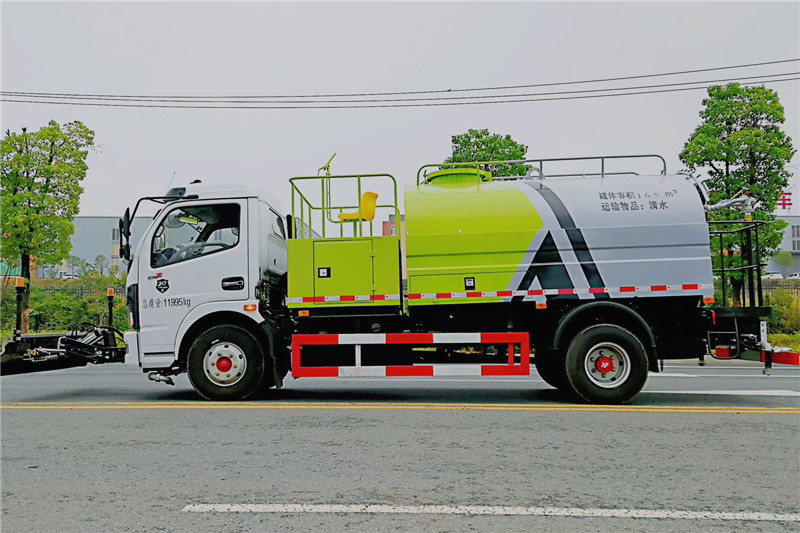

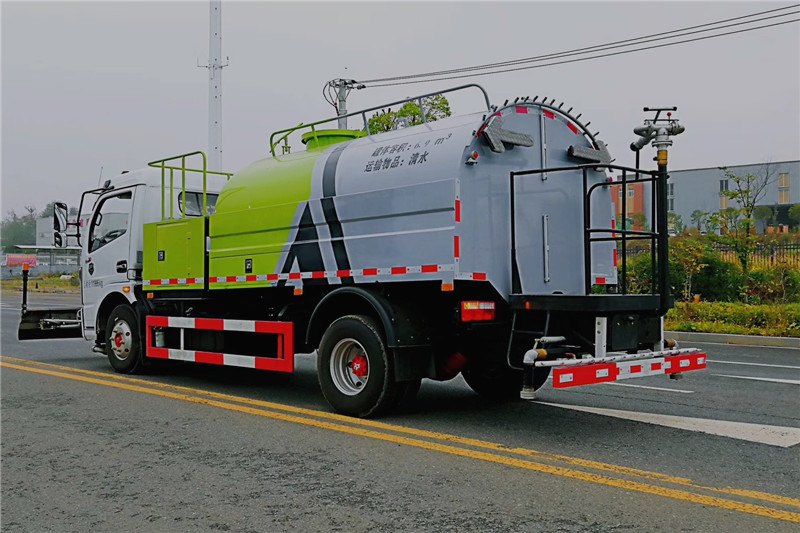

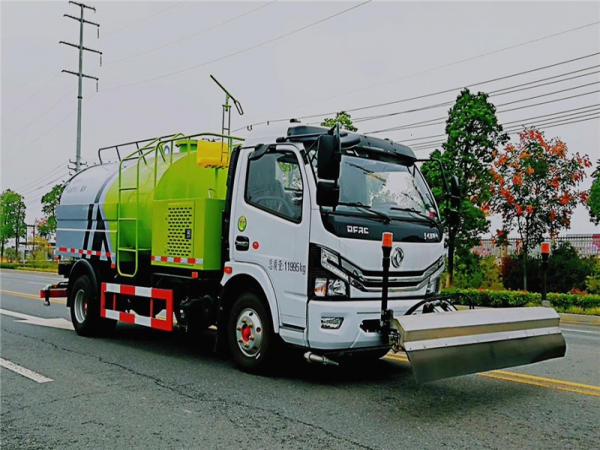

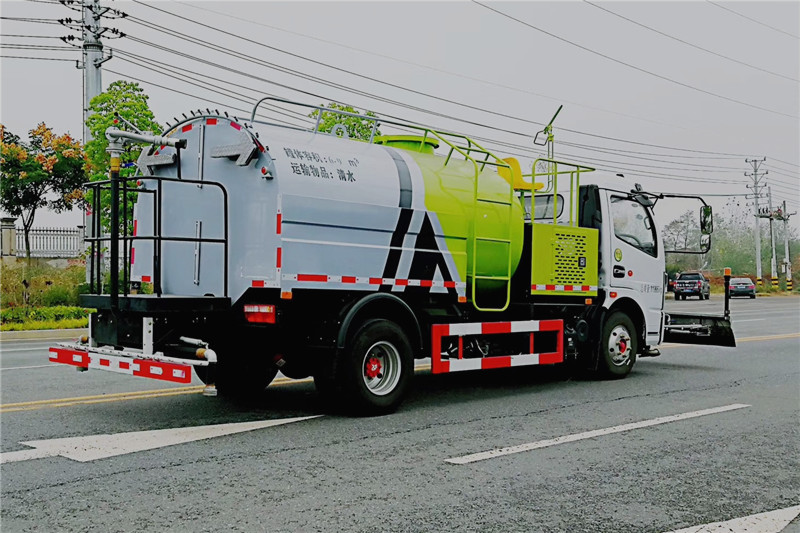

東風多利卡高壓清洗車是一種雙發動機、雙水泵清洗車，是在標準二類底盤的基礎上，加裝高壓沖洗系統、低壓沖洗系統，由機械、液壓（氣路）、電器三部分合為一體的專用沖洗作業車。本車具有獨立的高、低壓兩套水路系統，為清洗車工作提供壓力水源。其工作原理是：利用高壓水泵產生的高壓水，經噴水架的高壓噴嘴噴出，利用高壓水流的動能，以高壓力、低流量的方式進行清洗，強力去污，高效節水，能將路面的陳舊污漬清洗干凈；或高壓水經左（右）角噴噴出，清洗路緣、人行道及護欄隔離區；使用高壓噴槍還可清洗路標、廣告牌、高架路等；噴霧系統具有強大的噴霧降塵、噴撒空氣消毒劑及調節空氣濕度功能。
高壓水泵由副發動機→傳動軸→皮帶傳動→電磁離合器→聯軸器驅動；低壓水路系統，采用雙級葉輪離心泵，效率高、灑水寬度大、水槍射程遠，低壓水泵由底盤變速器取力器通過傳動軸直接傳動。
本車的高壓水泵、噴嘴、高壓噴槍及關鍵的液壓、電氣原件均采用國際名牌產品，性能優良、工作可靠。
標準參數
汽 車 底 盤 | 底盤型號 | EQ1125SJ8CDC | |||||
發動機型號/功率 | CY4SK361 | 125KW | |||||
燃油種類 | 柴油 | ||||||
副發動 機及傳 動系統 | 副發動機 | 型號 | 江鈴JE493G3 | ||||
額定功率 | 57kw/3600/r/min | ||||||
工作轉速 | 1500～1700 r/min | ||||||
電磁離合器 | DLK1-40 | ||||||
聯軸器 | TGLA9 | ||||||
高 壓 水 路 系 統 | 高壓水泵 | 型式 | 柱塞式 | ||||
品牌 | 德國品孚 | ||||||
型號 | PT40 | ||||||
壓力 | 10 MPa | ||||||
轉速 | 800（900）r/min | ||||||
水閥 | 型式 | 氣控高壓球閥 | |||||
壓力 | 10MPa | ||||||
噴水架噴嘴 | 型式 | 高壓洗滌型 | |||||
角噴嘴 | 型式 | 高壓洗滌型 | |||||
噴霧噴嘴 | 型式 | 細微霧化型 | |||||
水濾 | 型式 | 濾網式 | |||||
低壓水路系統 | 低壓水泵 | 型式 | 雙級葉輪離心式 | ||||
品牌 | 杭州威龍 | ||||||
型號 | 80QZB(F)-60/90；50/110（選用） | ||||||
揚程 | 90m；110m | ||||||
轉速 | 1480r/min | ||||||
水閥 | 氣控球閥 | ||||||
液壓 系統 | 型式 | 開式、電液控制 | |||||
主要元件 | 齒輪泵、液壓缸、電磁閥 | ||||||
系統最高壓力 | 16MPa | ||||||
液壓油箱容量 | 65L | ||||||
技術參數
項 目 | 單位 | 參 數 | 備 注 | ||
作 業
性
能 | 噴水架清洗寬度 | m | 2.5-3.5 | 噴水桿縮伸 | |
噴水架偏角 | (°) | 左右各30 | |||
工作 速度 | 低壓灑水 | Km/h | Ⅰ檔7:Ⅱ檔14 | 主發轉速1500r/min | |
高壓清洗 | Km/h | 3-15 | 副發轉速1700r/min | ||
高壓清洗能力 | m2/h | 25000 | 車速8km/h | ||
最高清洗水壓力 | MPa | 10 | |||
清洗水流量 | L/min | 134 | |||
噴霧水流量 | L/min | 134 | |||
低壓灑水流量 | L/min | 600~800 | |||
低壓沖洗寬度 | m | ≥24 | |||
灑水寬度 | m | ≥16 | |||
水槍射程 | m | 38 | |||
水罐容積 | L | 8000 | |||
行 使 性 能 | 最高車速（滿載） | km/h | 90 | ||
最大爬坡角 | (°) | 12 | |||
制動距離 | m | ≤10 | |||
最小轉彎直徑 | m | ＜16 | |||
質量 參數 | 整車整備質量 | kg | 8940 | 基本型 | |
最大總質量 | kg | 18000 | |||
結 構 尺 寸 | 外形尺寸(長×寬×高) | mm | 9850×2500×3090 | 運輸狀況(基本型) | |
軸距 | mm | 5000,4700,4500 | |||
接近角 | (°) | 17 | 噴水架提升 | ||
離去角 | (°) | 13 | |||
