1、 整車主要參數
外廓尺寸 | 8400×2520×3520mm |
最大總質量 | 16800kg |
載液量 | 泡沫車載水5000kg，泡沫1765kg；水罐車載水6765kg |
最高車速 | 90km/h |
消防泵額定流量 | 40L/s 1.0MPa |
消防炮額定流量 | 泡沫車：32L/s 1.0MPa 水罐車：40L/s 1.0MPa |
消防炮射程 | 泡沫車：泡沫≥45m 水≥50m 水罐車：≥50m |
比功率 | 169/16.8=10.1 |
接近角/離去角 | 19°/12° |
底盤主要參數
型號 | EQ1185DJ9CDF |  |
制造商 | 東風汽車股份有限公司 | |
發動機額定功率 | 169kw | |
發動機排量 | 6200ml | |
發動機排放標準 | GB17691-2005國V | |
驅動形式 | 4×2 | |
軸距 | 4700mm | |
最大允許總重 | 16800g |
最小轉彎半徑 | ≤19m |
變速箱 | 手動 |
乘員室
結構 | 平頭、四門，原裝雙排 |  |
司乘人員數 | 3+3人 | |
駕駛員位置 | 左置 | |
設備 | 原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、警報器； 2、取力器控制開關及指示燈； 3、附加電源開關；
|
上裝結構及性能參數

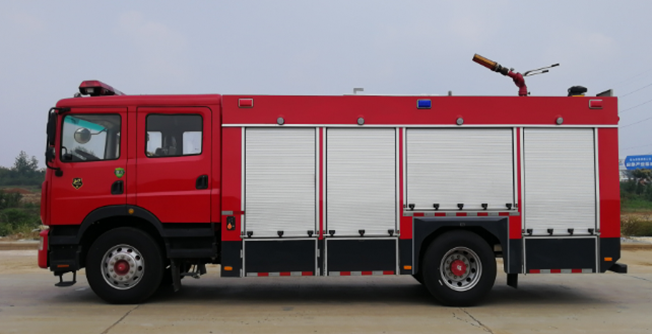

總體布置 | 整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，兩側為器材箱，中部為水罐，后部為水泵房，罐體為平行六面體廂式容罐。 |
 | |
1、器材箱和泵室
